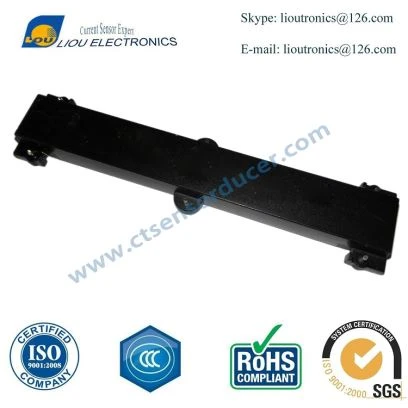

Luokka 0.1 Kolmivaiheinen virtamuuntaja

Tuotteen Kuvaus

Luokan 0.1 kolmivaiheinen virtamuuntaja soveltuu asennettavaksi rengaskojeiston kolmivaiheiseen läpivientiin ja pääpylvään kytkimeen kolmivaihevirran ja nollasekvenssivirran mittaamiseen ja suojaamiseen.

tuotteen yksityiskohdat

¨ 50/60 Hz, kolmivaiheinen, vaihtovirta-anturi

¨ Dynaaminen alue 10A - 100Amp

¨ Täyttää IEC62053-21 Class 1 -vaatimukset

¨ Täyttää IEC:n {{0}} luokan 0.1 vaihevirhe < 5'

¨ Erittäin alhainen lämpötilakerroin

¨ Noudata UL-luokan B (130 astetta) eristysjärjestelmää

¨ Täyttää UL 94V-0

¨ AC-eristysvastus: 4KV 60s

maksimi. Käyttöjännite: AC660V

Sovellus

• Sähkömittari

• Ennätys

• Tehonvalvonta

• Energian hallinta

• Vaihtoehtoisen energian valvonta

Huomautuksia:

1. Lähtöjännite on verrannollinen tulovirran derivaatan (di/dt) kanssa Rogowskin kelaperiaatteen mukaisesti.

2. Olettaen, että kaikki virrat ja jännitteet ovat siniaaltomuotoja Fr:ssä, vakionimellistaajuus hertseinä, mitattuna RMS-arvoina.

3. Tarkkuusluokka on IEC60044-1-taulukon mukainen.

4. Ipri=-nimellisprimäärivirta.

5. Iout=nimellinen toisiovirta.

6. Iprimax=suurin ensiövirta havaittu.

7. Loutmax=suurin toisiovirta havaittu.

8.RL=Liittimen vastus. Muuta päätevastusta lisätäksesi tai vähentääksesi lähtöjännitettä/ampeeria seuraavien ehtojen mukaisesti.

Yhtälö RL=Vout*Nsec/Ipri
